Selbst bei wirklich gut erhaltenen oder gepflegten Super Ikonta's gibt es oft Probleme am Prisma im Entfernungsmesser. Die gezeigten Arbeitsschritte beruhen auf meiner Erfahrung und sollten nicht unbedingt nachgeahmt werden. Ich übernehme keinerlei Haftung, wenn Sie anfangen, auch Ihr Prisma zu zerlegen!
|
 |

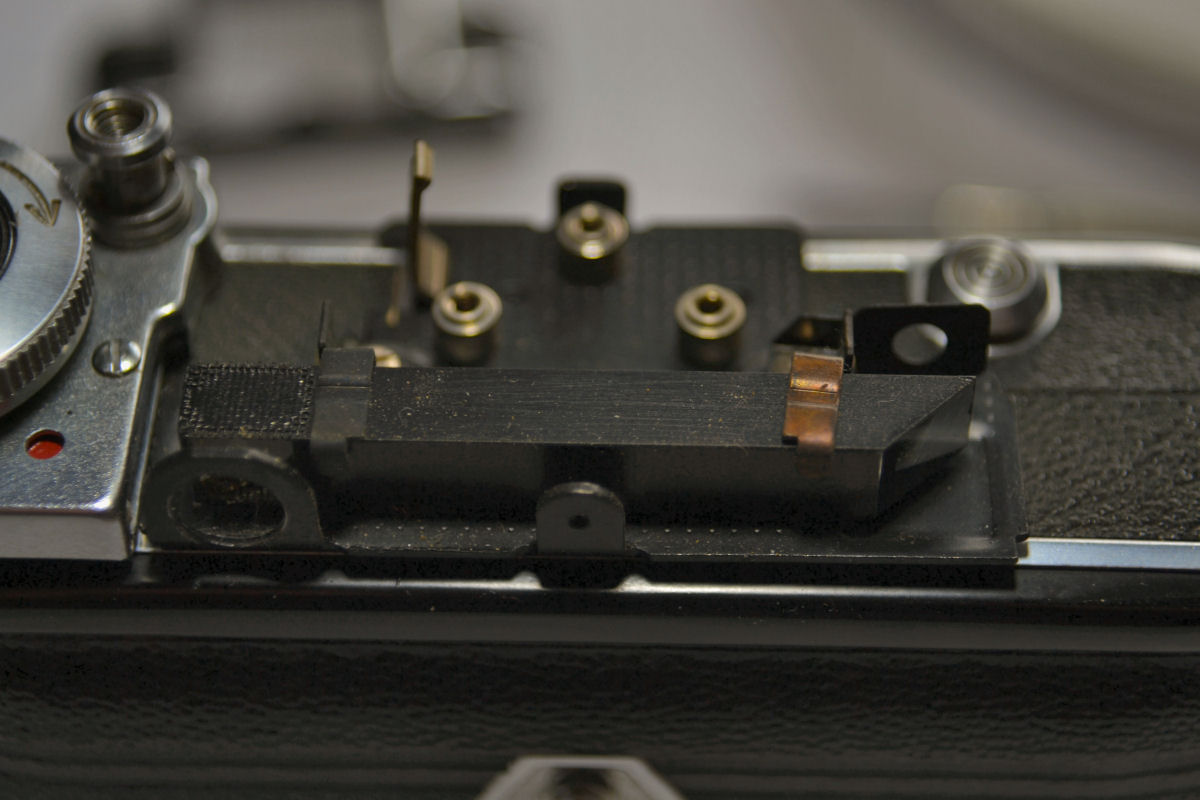

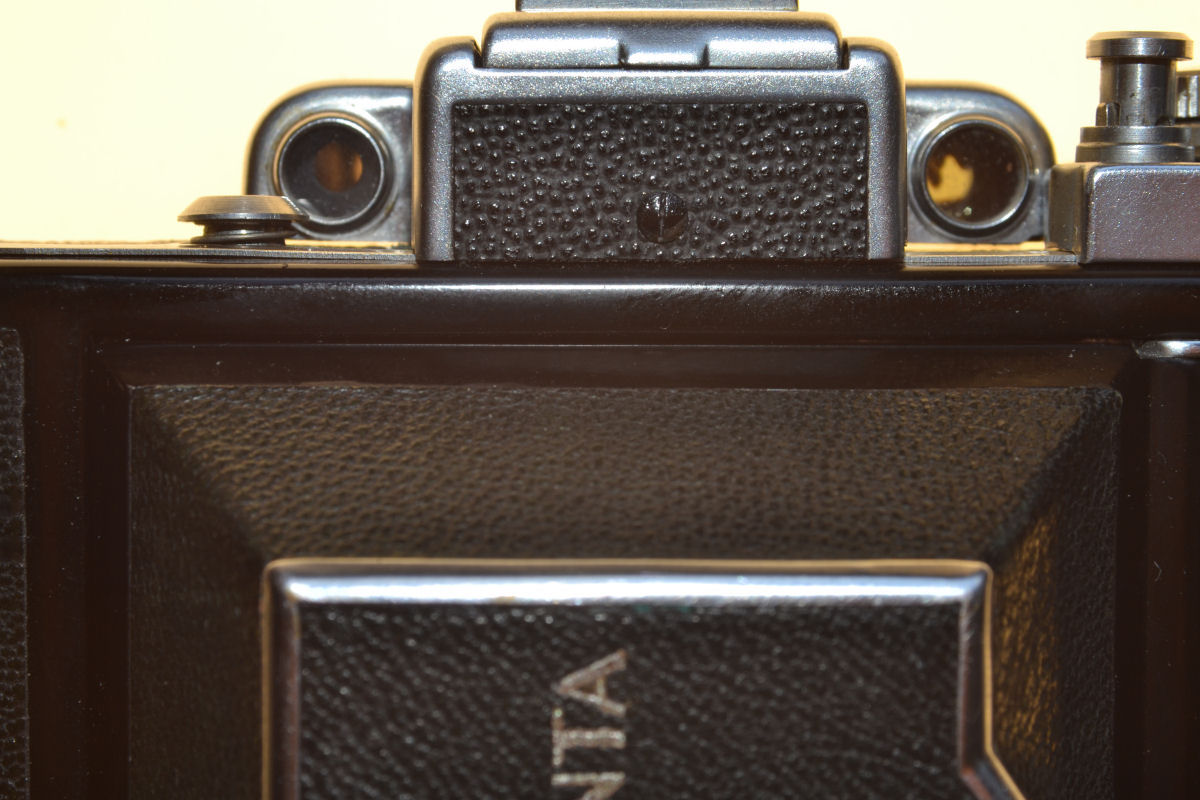

Zunächst einmal setze ich voraus, daß bekannt ist, wo das Prisma sitzt. Es befindet sich unter dem Sucher.

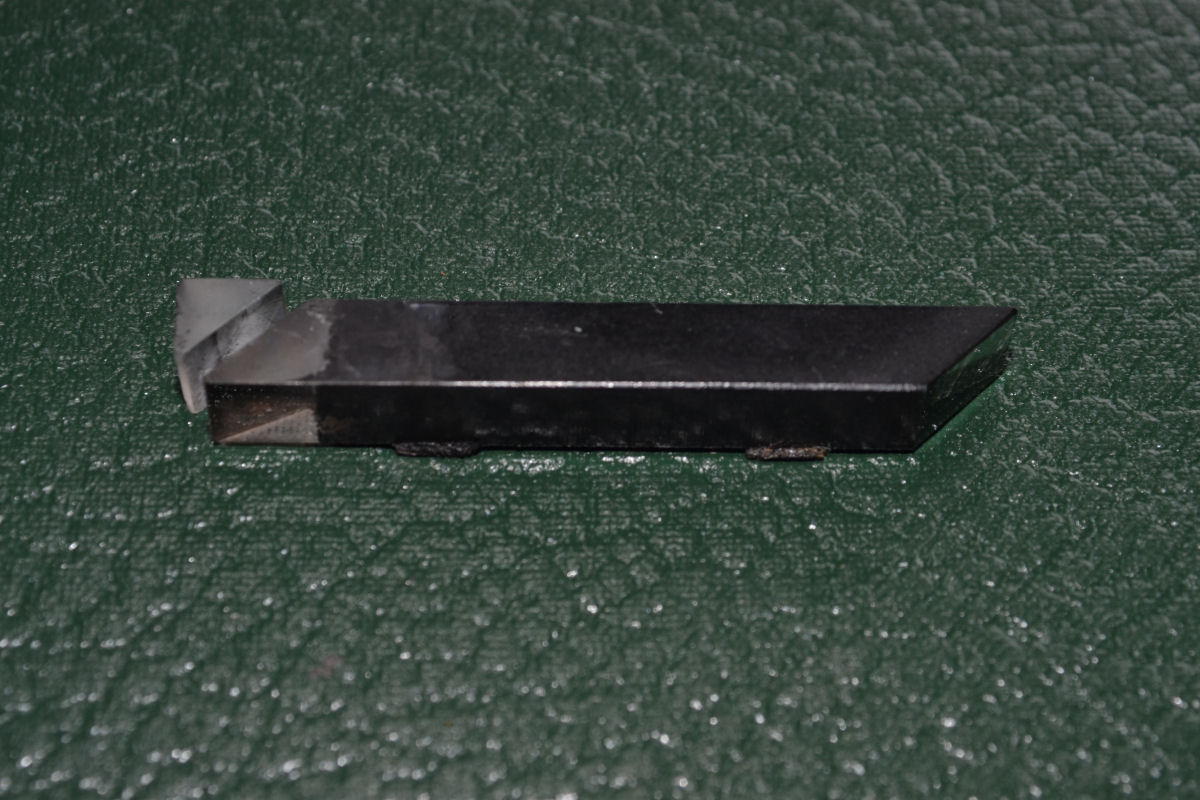

Richtig genommen besteht das "Prisma" aus zwei Prismen.
An der linken Seite, also vor der Okulareinsicht sind die Prismen miteinander verklebt. Zur nötigen Stabilität ist oben und unten noch ein kleines Stück Gewebe angebracht. |
 |
Ich habe vor, die Prismen voneinander zu lösen, weil die Durchsicht zu stark getrübt ist.

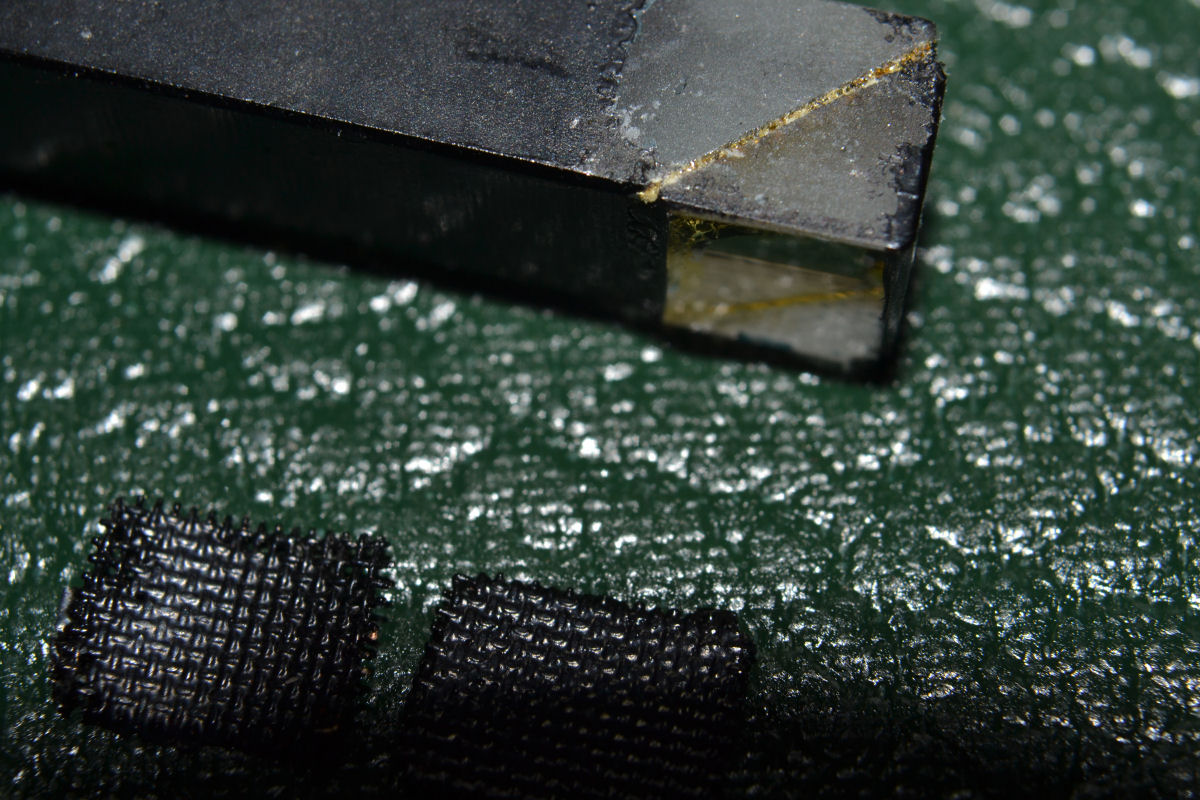

Dazu habe ich mit einer scharfen Klinge zunächst die beiden "Pflaster" abgetrennt.
|
 |

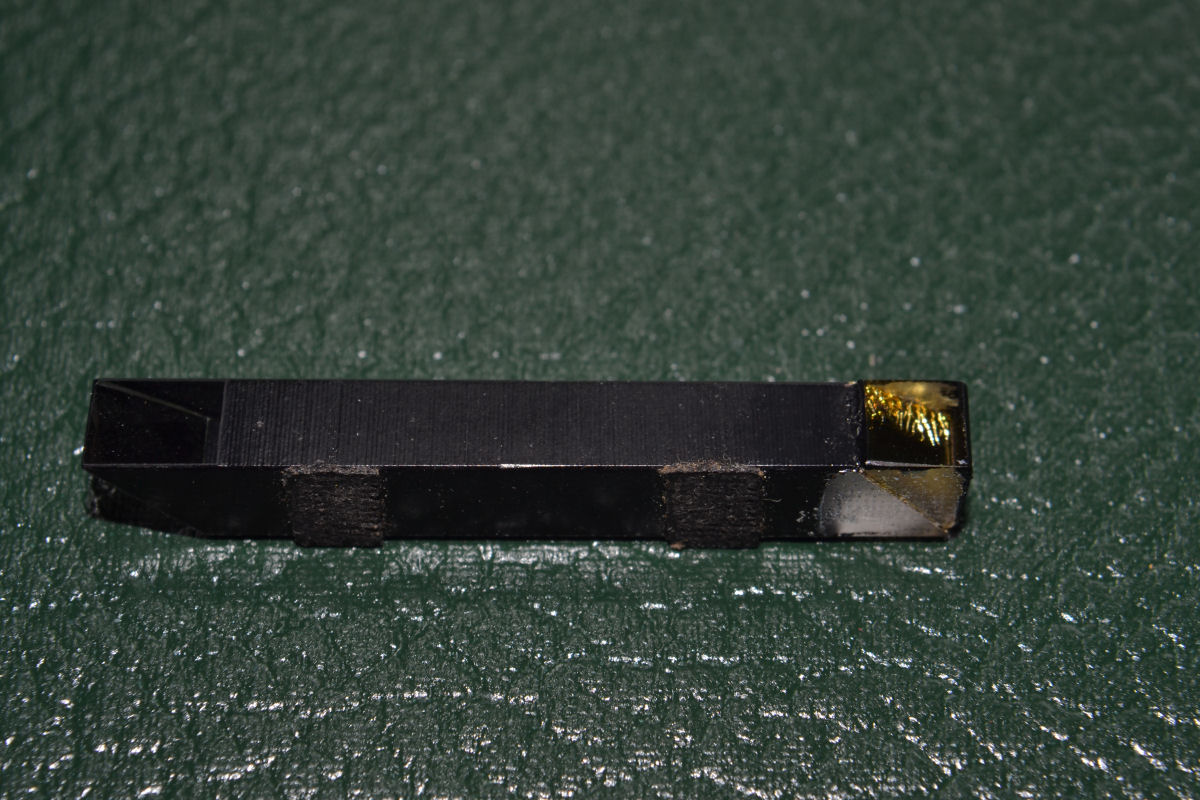

Das linke Bild zeigt den Defekt sehr deutlich. Nur bei guten Lichtverhältnissen war der Entfernungsmesser noch zu gebrauchen. Die beiden "Pflaster" sind die Unterlagen, das ist also die Unterseite des Prismas.
|
 |
Mit der geklebten Seite habe ich das Prisma dann in Aceton gestellt, nur so tief wie nötig, und nach ca. einer Stunde fiel es auseinander.
Ich habe die Prismen dann einfach wieder zusammengeklebt, aber dazu in Kürze mehr.
Fortsetzung folgt also.
An einem noch schlechter erhaltenem Prisma will ich schließlich das ausprobieren, was Thomas Böder aus Salzwedel auf seiner Seite veröffentlicht hat. Auch dazu mehr, sobald ich das Projekt beendet habe.
|
